Klinik ortamda EKG cihazının güvenilirliği hayati önem taşır. "Kayıt Hatası" (Recording Error), "Kağıt Sıkışması" veya "Batarya Zayıf" uyarıları, hasta yoğunluğunun olduğu anlarda büyük krizlere neden olabilir. Ayrıca termal yazıcı kafasında oluşan ölü noktalar, EKG trasesinin yanlış yorumlanmasına sebebiyet verebilir. Yuen Medikal, tüm bu riskleri ortadan kaldırmak için biyomedikal mühendisliği tabanlı, detaylı analiz ve 6 ay garantili onarım hizmeti sunarak kurumunuzun çözüm ortağı olur.

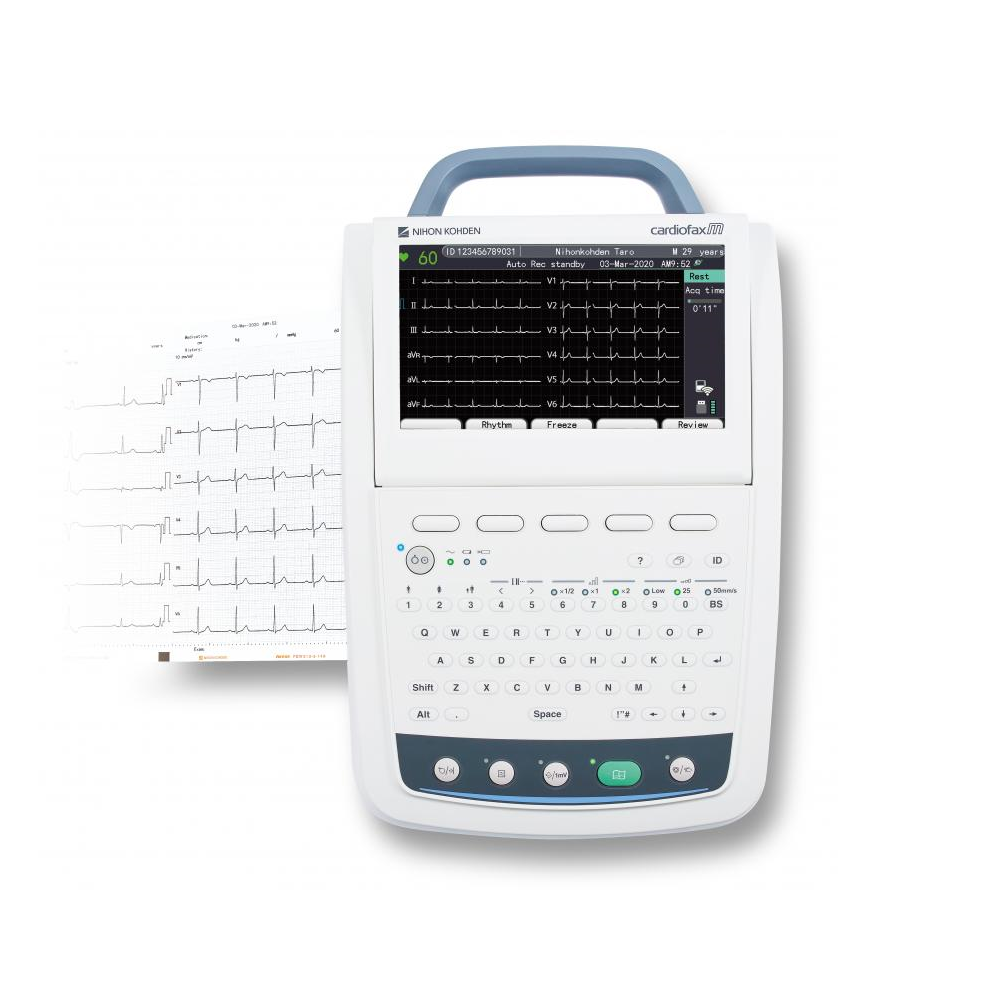

Nihon Kohden EKG Cihazı Tamiri - Cardiofax Teknik Servis Çözümleri
Yuen Medikal Sistemleri olarak, Japon mühendisliğinin medikal sektördeki öncüsü Nihon Kohden markasının efsanevi Cardiofax serisi (S, M, V) EKG cihazları için profesyonel, garantili ve hızlı teknik servis hizmetleri sunuyoruz. Hastanelerin kardiyoloji polikliniklerinde, ameliyathanelerde ve acil servislerde yoğun kullanıma maruz kalan bu cihazların; anakart onarımı, kronikleşen yazıcı mekaniği revizyonu, termal kafa değişimi ve batarya yenileme süreçlerini yönetiyoruz. İstanbul ve Türkiye genelinde, cihazınızın fabrika standartlarında çalışmasını sağlayan ve iş akışınızı aksatmayan Nihon Kohden teknik servis çözümlerimizle yanınızdayız.
Cardiofax Serisi ve Teknik Servis Gereklilikleri
Nihon Kohden EKG cihazları, ECAPS 12C aritmi analiz programı ve üstün filtreleme teknolojisi ile bilinir. Ancak, mekanik hareketli parçaların yoğun olduğu bu cihazlarda, zamanla fiziksel aşınmalar kaçınılmazdır. Özellikle yazıcı ünitesindeki plastik dişlilerin kırılması, cihazın EKG çıktısı vermesini engeller. Bu tür durumlarda, sıradan bir tamirci yaklaşımıyla yapılan geçici çözümler (yapıştırma, yan sanayi parça kullanımı), cihazın motoruna zarar vererek daha büyük maliyetlere yol açar. Yuen Medikal olarak, orijinal yedek parça ve güçlendirilmiş mekanik aksamlar kullanarak, cihazınızın ömrünü uzatan kalıcı onarımlar gerçekleştiriyoruz. Amacımız, kesintisiz ve gürültüsüz çalışan bir EKG deneyimi sunmaktır.
Nihon Kohden Teknolojisi ve ECAPS Analizi
Nihon Kohden, EKG sinyallerini işlerken yüksek çözünürlüklü veri toplama ve gelişmiş gürültü bastırma teknikleri kullanır. Cihazın giriş devreleri (Input Circuit), 3.2 saniyelik zaman sabiti ve yüksek giriş empedansı ile en zayıf kalp sinyallerini bile net bir şekilde yakalar. Ancak bu hassas elektronik yapı, topraklama hataları veya hasta kablosundaki bozukluklardan kolayca etkilenebilir. Servis sürecimizde, sadece görünen arıza değil, cihazın sinyal işleme kapasitesi de test edilir. ECAPS analiz programının doğru çalışması için anakart üzerindeki işlemci ve bellek modüllerinin sağlığı kontrol edilir.
Hizmet Verdiğimiz Cardiofax Modelleri
Yuen Medikal teknik ekibi, Nihon Kohden'in efsaneleşmiş tüm serilerine hakimdir. Eski analog cihazlardan yeni nesil dijital ve dokunmatik ekranlı modellere kadar geniş bir yelpazede hizmet sunuyoruz:
- Cardiofax S (ECG-1150 / 1250): Kompakt, 6 kanallı ve renkli ekranlı popüler model. En sık yazıcı dişli kırılması ve batarya değişimi için servisimize gelir.
- Cardiofax M (ECG-1350 / 2350): 12 kanallı, geniş ekranlı hastane tipi cihaz. Anakart güç devresi ve termal kafa sorunları görülür.
- Cardiofax V: İleri seviye analiz yeteneğine sahip iş istasyonu. Hard disk, LCD panel ve fan bakımı işlemleri yapılır.
- Cardiofax Q: Eski nesil ancak hala yaygın kullanılan seri. Tuş takımı (membran) değişimi ve motor revizyonu.
- Cardiofax GEM: Taşınabilir acil servis modeli. Darbeye bağlı kasa onarımı ve soket değişimleri.
Kronik Sorun: Yazıcı Dişli Grubu Arızası
Nihon Kohden Cardiofax serisinin (özellikle 1150, 1250, 9620 modelleri) mükemmel elektronik yapıya sahip olsa da, mekanik bir zayıf noktası vardır: Yazıcı Dişli Grubu. Kağıt sürme motorunun ucundaki ve aktarma organlarındaki dişliler, zamanla sertleşen plastik malzeme nedeniyle çatlar veya diş sıyırır. Kullanıcılar bu durumu genellikle "Cihazdan 'tak-tak' veya 'gırç' sesi geliyor ama kağıt çıkmıyor" şeklinde tarif eder.
Bu arıza, cihazın işlevini tamamen durdurur. Yuen Medikal olarak, bu kronik sorunu çözmek için özel kalıplanmış, mukavemeti artırılmış dişli setleri kullanıyoruz. Sadece kırılan dişliyi değil, tüm dişli grubunu ve motor yataklarını elden geçiriyor, özel greslerle yağlayarak uzun yıllar sessiz çalışmasını garanti ediyoruz.
Sık Karşılaşılan Arızalar ve Çözümleri
Servisimize gelen Nihon Kohden cihazlarında tespit ettiğimiz en yaygın arızalar ve uyguladığımız profesyonel çözümler şunlardır:
Mekanik ve Yazıcı Sorunları
- Recording Error / Paper Jam: Yazıcı motoru çalışmasına rağmen kağıdın ilerlememesi. %90 ihtimalle dişli grubu kırığı veya motor sürücü entegresi arızasıdır. Dişli değişimi ile çözülür.
- Silik EKG Çıktısı: Kağıt üzerinde trase çizgilerinin silik olması veya belirli bölgelerin hiç çıkmaması. Termal kafa (TPH) yüzeyinin aşınması veya baskı yaylarının gevşemesi nedenidir.
- Paper Mark Error: Cihazın kağıt üzerindeki siyah lekeyi (black mark) okuyamaması. Optik sensörlerin kirlenmesi veya arızalanmasıdır. Sensör temizliği veya değişimi yapılır.
- Gürültülü Çalışma: Yazdırma sırasında aşırı ses gelmesi. Dişlilerin yağsız kalması veya motor yataklarının bozulmasıdır.
Elektronik ve Sistemsel Hatalar
- Noisy Signal (Parazitli Sinyal): EKG trasesinin düz bir çizgi yerine titrek (AC paraziti) çıkması. Hasta kablosu giriş soketindeki (Connector PCB) soğuk lehimler veya filtre kondansatörlerinin kurumasıdır.
- Battery Weak / Charging Error: Batarya takılı olduğu halde cihazın şarj olmaması veya çabuk bitmesi. Batarya hücrelerinin ömrünü tamamlaması veya şarj devresindeki MOSFET arızasıdır.
- System Error (Sistem Hatası): Cihazın açılışta hata kodu verip kapanması. Anakart üzerindeki RAM veya Flash bellek hatasıdır. BGA onarımı gerektirir.
- Tuş Takımı Basmıyor: Özellikle 'Start/Stop' veya 'Auto' tuşlarının çalışmaması. Membran tuş takımının altındaki iletken yolların kopmasıdır.
Teknik Servis Portföyümüz
Yuen Medikal, Nihon Kohden cihazlarının tüm alt sistemlerine müdahale edebilecek donanıma sahiptir:
Yazıcı Dişli ve Motor Revizyonu
Kronik dişli kırılmalarına karşı güçlendirilmiş parça kullanımı ve motor tork ayarlarının yapılması.
Termal Kafa (TPH) Değişimi
Orijinal çözünürlükte (200 dpi) termal kafa değişimi ile kristal netliğinde EKG çıktıları.
Anakart ve Güç Kartı Tamiri
Yüksek voltaj hasarlı güç ünitelerinin ve sinyal işleme kartlarının komponent düzeyinde onarımı.
Batarya Yenileme (Recell)
Orijinal batarya kutusunun açılarak içindeki pillerin yüksek kapasiteli endüstriyel hücrelerle değiştirilmesi.
LCD Ekran ve Tuş Takımı
Kırık LCD panellerin ve yıpranmış membran tuş takımlarının orijinal yedeklerle değişimi.
Giriş Soketi ve Kablo Onarımı
Hasta kablosu giriş konnektörünün lehim yenilemesi ve kablo kopukluklarının giderilmesi.
9 Adımda Onarım Süreci
Kurumsal hizmet anlayışımız gereği, servisimize giren her Nihon Kohden cihazı standart bir prosedürden geçer:
1. Kayıt ve Teslim Alma
Cihaz seri numarası ve bildirilen arıza ile sisteme işlenir. Batarya ve kablo gibi aksesuarlar kontrol edilir.
2. Teknik İnceleme ve Arıza Tespiti
Cihazın içi açılarak mekanik (dişli) ve elektronik (kart) kontroller yapılır. Arızalı parçalar belirlenir.
3. Yazıcı ve Sinyal Testi
Test modunda yazdırma testi ve EKG simülatörü ile sinyal testi uygulanır.
4. Teklif Sunumu
Yapılacak işlemler, değişecek parçalar ve toplam maliyet müşteriye yazılı olarak iletilir.
5. Profesyonel Onarım
Onay sonrası, cihaz ESD korumalı laboratuvar ortamında, üretici standartlarına uygun şekilde onarılır.
6. Detaylı Temizlik
Cihazın içindeki kağıt tozları temizlenir, optik sensörler silinir, dış yüzey dezenfekte edilir.
7. Kalibrasyon Ayarları
Kağıt hızı (25/50 mm/sn) ve voltaj genliği (10 mm/mV) osiloskop ve cetvel ile doğrulanır.
8. Elektriksel Güvenlik Kontrolü
Kaçak akım ve izolasyon testleri yapılarak hasta güvenliği garanti altına alınır.
9. Teslimat ve Garanti
Servis formu ve garanti etiketi yapıştırılarak cihaz müşteriye sevk edilir.
Teknik Spesifikasyonlar ve Kalibrasyon
Onarımı biten bir Nihon Kohden EKG cihazı, aşağıdaki performans kriterlerini sağlamalıdır. Yuen Medikal laboratuvarından çıkan her cihaz bu testleri başarıyla geçmiştir:
- Kağıt Hızı Hassasiyeti: 25mm/sn hızda ±%2 hata payı içinde olmalıdır.
- Frekans Yanıtı: 0.05 Hz ile 150 Hz (-3dB) arasında düzgün bir frekans cevabı vermelidir.
- Gürültü Seviyesi: Dahili gürültü 20µVp-p değerinden düşük olmalıdır.
- Ortak Mod Reddetme (CMRR): >100 dB (AC filtre kapalıyken bile şebeke gürültüsü minimum olmalı).
- Giriş Empedansı: >50 MΩ (Elektrot temas direncinden etkilenmemesi için).
Neden Yuen Medikal Nihon Kohden Servisi?
Nihon Kohden cihazlarının kronik dişli sorununu ve hassas elektronik yapısını çok iyi tanıyoruz. Bizi tercih etmeniz için nedenler:
- Dişli Sorununa Kesin Çözüm: Kırılgan orijinal dişliler yerine, uzun ömürlü özel üretim dişliler kullanıyoruz.
- Hızlı Turnaround: Özellikle yazıcı arızalarında, stoklu parça sayesinde cihazı aynı gün veya ertesi gün teslim edebiliyoruz.
- Ekonomik Batarya Çözümü: Piyasada bulunması zor veya pahalı olan bataryaları, recell yöntemiyle %50 daha ucuza yeniliyoruz.
- Kalite Garantisi: Tüm işlemlerimiz kayıtlı, faturalı ve garantilidir.
Garanti Koşulları
🛡️ 6 Ay Parça ve İşçilik Garantisi
Yuen Medikal Sistemleri tarafından onarılan Nihon Kohden EKG cihazları, işlem yapılan bölge (Örn: Yazıcı Ünitesi, Anakart, Batarya) için 6 ay boyunca garantimiz altındadır. Bu süre içinde, kullanıcı hatası dışındaki nedenlerle arızanın tekrarlaması durumunda, ücretsiz parça değişimi ve işçilik hizmeti sunmayı taahhüt ediyoruz. Cihazınızın arkasındayız.
İletişim ve Servis Talebi
Nihon Kohden cihazınızdaki "kağıt çıkmıyor" şikayeti veya diğer elektronik arızalar için vakit kaybetmeyin. Profesyonel ekibimize ulaşın, kalıcı çözüme ulaşın.
