Philips EKG Cihazı Tamiri ve Kapsamlı Teknik Servis Çözümleri
Yuen Medikal Sistemleri, kardiyolojik tanıda dünya lideri konumunda olan Philips PageWriter serisi EKG cihazları için A'dan Z'ye profesyonel, kurumsal ve garantili teknik servis hizmetleri sunmaktadır. Hastanelerin kardiyoloji kliniklerinde, yoğun bakım ünitelerinde ve acil servislerde "altın standart" olarak kabul edilen PageWriter TC20, TC30, TC50, TC70 ve Touch serisi cihazların; DXL algoritmalı anakart onarımı, kronikleşen PIM (Hasta Arayüz Modülü) arızaları, dokunmatik ekran revizyonu, termal yazıcı bakımı ve batarya yenileme süreçlerini, üretici standartlarına sadık kalarak ve 6 ay garantili olarak yönetmektedir. Yüksek maliyetli cihaz yatırımlarınızı korumak ve klinik akışınızın kesintiye uğramasını önlemek için 7/24 teknik destek sağlıyoruz.
Philips PageWriter Teknolojisi ve Servis Uzmanlığı
Philips EKG cihazları, özellikle patentli DXL EKG Algoritması ile tanınır. Bu teknoloji, karmaşık aritmileri, ST segment değişikliklerini ve özellikle pediatrik EKG yorumlamalarını yüksek doğrulukla analiz eder. Cihazın bu üstün performansı, donanım katmanındaki (Hardware) bileşenlerin kusursuz çalışmasına bağlıdır. PageWriter serisi, dokunmatik ekran arayüzü ve gelişmiş bağlantı seçenekleri (Wi-Fi, LAN, DICOM) ile modern bir iş istasyonudur. Ancak, yoğun kullanımda dokunmatik panelin hassasiyetini kaybetmesi, PIM modülünün darbe alması veya anakart üzerindeki güç yönetim entegrelerinin arızalanması sık görülen durumlardır.
Yuen Medikal olarak, Philips cihazlarının karmaşık elektronik mimarisine tam hakimiz. Sıradan elektronik servislerinin aksine, biz cihazı sadece "elektrik alan bir kutu" olarak görmüyor, bir "tanı aracı" olarak ele alıyoruz. Onarım süreçlerimizde, cihazın sinyal gürültü oranını (SNR), frekans tepkisini ve DXL algoritmasının veri işleme kapasitesini test ediyoruz. Özellikle PIM modülü (Hasta kablosunun bağlandığı kutu) onarımlarında, modül içindeki dijital sinyal işlemcileri (DSP) ve izolasyon devrelerini mikroskop altında inceliyor, orijinaline eşdeğer onarımlar gerçekleştiriyoruz. Böylece, binlerce dolarlık modül değişimi yerine ekonomik ve kalıcı çözümler sunuyoruz.
Kardiyoloji departmanlarında kullanılan bu cihazların güvenilirliği, hasta güvenliği ile doğrudan ilişkilidir. Philips PageWriter cihazınızda "Lead Off" (Derivasyon Koptu) hatası, "Printer Door Open" uyarısı, dokunmatik ekranın tepki vermemesi veya cihazın kendi kendine kapanması gibi sorunlar yaşıyorsanız, profesyonel bir müdahale şarttır. Yan sanayi parçalarla yapılan onarımlar, cihazın hassas ölçümleme yeteneğini bozabilir ve yanlış tanıya sebep olabilir. Yuen Medikal, Philips servis protokollerine uygun ekipman ve orijinal yedek parça stoğu ile hizmet verir. İstanbul içi yerinde servis ve tüm Türkiye'den kargo ile cihaz kabulü yaparak, en kısa sürede cihazınızı kliniğinize geri kazandırıyoruz.
Onarım süreçlerimiz şunları kapsar: PIM Modül Onarımı; kablo ve kart tamiri. Ekran Değişimi; dokunmatik panel (digitizer) yenileme. Anakart Revizyonu; güç ve sinyal devresi tamiri. Yazıcı Mekaniği; dişli ve kafa değişimi.

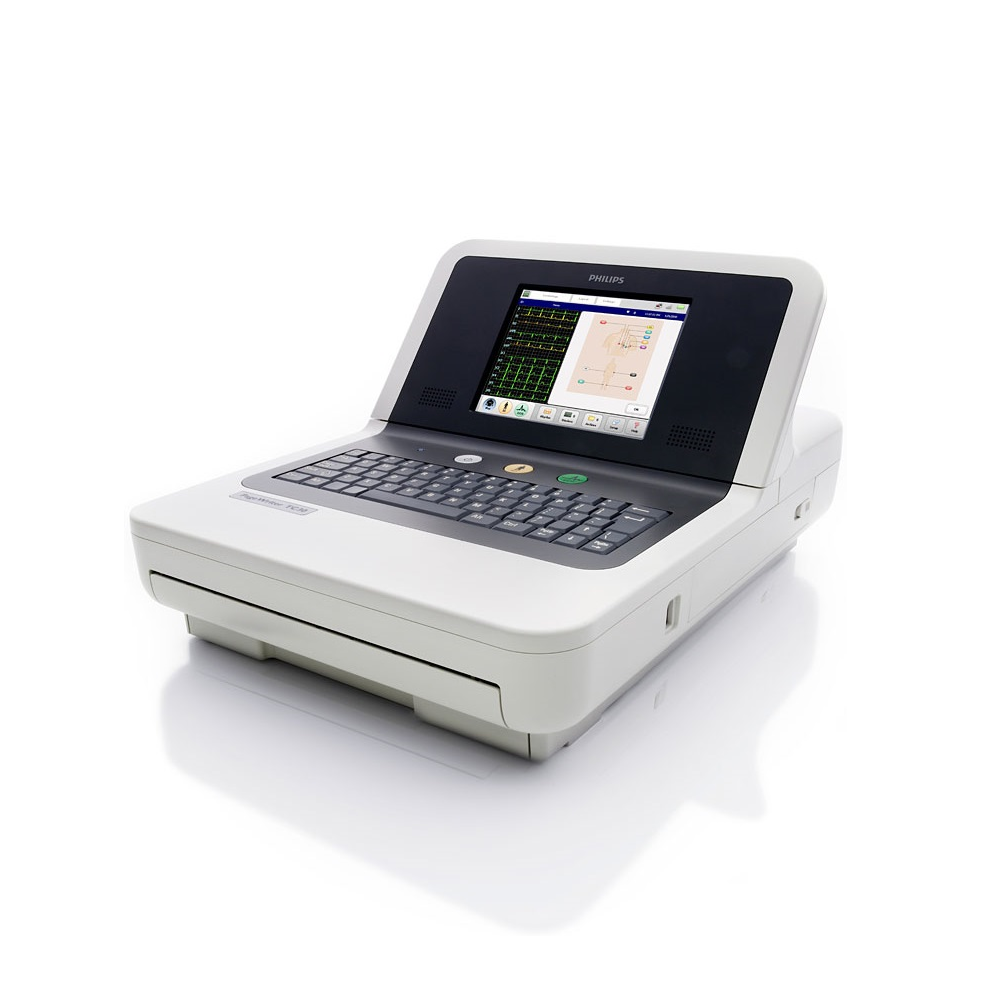

Philips PageWriter TC Serisi - PIM Modül ve Dokunmatik Ekran Onarımı
Philips DXL Algoritması ve PIM Modül Teknolojisi
Philips PageWriter serisinin kalbinde, sektörün en gelişmiş tanı araçlarından biri olan 16-lead DXL EKG Algoritması yatar. Bu algoritma, özellikle ST segment yükselmeli miyokard enfarktüsü (STEMI) tanısında ve "Culprit Artery" (Suçlu Damar) tespitinde klinisyenlere hayati veriler sunar. Bu verilerin doğruluğu, hastadan alınan analog sinyallerin dijitale çevrildiği PIM (Patient Interface Module) ünitesinin sağlığına bağlıdır.
PIM modülü, aslında cihazın dışında duran ikinci bir bilgisayardır. İçerisinde yüksek hassasiyetli ADC (Analog-Dijital Çevirici) çipler ve izolasyon trafoları bulunur. PIM modülü yere düştüğünde veya kablosu ezildiğinde, cihaz "Technical Alarm" verir ve EKG çekimi durur. Yuen Medikal laboratuvarında, PIM modüllerinin iç kartları (PCB) onarılır, kopan veri yolları yenilenir ve dış plastik kasası restore edilir. Bu işlem, yeni bir PIM modülü satın almaktan %70 daha ekonomiktir.
Hizmet Verdiğimiz PageWriter Modelleri
Yuen Medikal, Philips'in EKG grubundaki tüm cihazlara hakimdir ancak özellikle şu modellerde derin uzmanlığa sahiptir:
PageWriter TC20 / TC30: Kompakt, dokunmatik ekranlı ve ekonomik modeller. Dokunmatik panel değişimi ve termal yazıcı dişli onarımları sıkça yapılır.
PageWriter TC50: En yaygın kullanılan orta-üst segment cihaz. Anakart güç besleme arızaları, Wi-Fi modül sorunları ve batarya yenileme işlemleri uzmanlık alanımızdır.
PageWriter TC70: Büyük ekranlı, üst düzey hastane modeli. Ekran kartı (VGA Controller) onarımı, PIM modül revizyonu ve mekanik kasa tamirleri yapılır.
Touch Serisi: Eski nesil ancak hala kullanılan modeller. Trackball temizliği, membran tuş değişimi ve genel bakım hizmetleri.
Kronik Sorun: Dokunmatik Ekran ve PIM Arızaları
Philips PageWriter cihazlarının en büyük kullanıcı şikayeti, Dokunmatik Ekran (Touchscreen) hassasiyetinin kaybolmasıdır. Bu cihazlarda genellikle 5-telli rezistif dokunmatik paneller kullanılır. Zamanla, panel üzerindeki iletken katmanlar aşınır ve "ölü bölgeler" oluşur veya kalibrasyon tutmaz. Kullanıcı bir butona basmak için defalarca ekrana vurmak zorunda kalır. Servisimizde, ekranın komple değişmesine gerek kalmadan, sadece ön camdaki dokunmatik panel (digitizer) değiştirilerek cihaz ilk günkü hassasiyetine kavuşturulur.
Diğer büyük sorun ise PIM modül kablosunun cihaz tarafındaki konnektörünün (Trident Connector) pinlerinin eğilmesi veya kırılmasıdır. Yanlış tak-çıkar işlemleri sonucu oluşan bu hasar, cihazın PIM modülünü görmemesine neden olur. Yuen Medikal stoklarında orijinal Philips konnektör uçları ve yuvaları mevcuttur; lehimleme robotu ile hassas değişim yapılarak bağlantı sorunları giderilir.
Sık Karşılaşılan Arızalar ve Çözüm Yöntemlerimiz
Servis kayıtlarımıza göre, Philips cihazlarında en sık karşılaştığımız arıza kodları ve profesyonel çözüm yöntemlerimiz şunlardır:
Donanım ve Arayüz Arızaları
Dokunmatik Çalışmıyor / Kayık Basıyor: Ekranın kalibrasyon tutmaması. Dokunmatik panel (Digitizer) değişimi ve kontrolcü kartı (Controller) onarımı ile çözülür.
PIM Modülü Algılanmıyor: Cihazın "No PIM" veya "Check Patient Module" uyarısı vermesi. Modül kablosu onarımı veya PIM iç kart tamiri yapılır.
Cihaz Açılmıyor / Işık Yanıp Sönüyor: Anakart üzerindeki güç yönetim devresi (PMIC) veya start-up entegresi arızasıdır. Komponent bazlı onarım yapılır.
Batarya Şarj Tutmuyor: Cihazın fişten çekildiği anda kapanması. Li-Ion batarya hücreleri yenilenir (Recell) veya yeni batarya takılır.
Yazıcı ve Mekanik Sorunlar
Printer Door Open (Kapak Açık): Kapak kapalı olduğu halde sensörün algılamaması. Sensör değişimi veya kapak mandalı (Latch) tamiri yapılır.
Kağıt Sıkışması / Boş Çıktı: Termal yazıcı motor dişlilerinin aşınması veya termal kafanın (TPH) yanması. Dişli ve kafa değişimi ile giderilir.
Gürültülü Fan Sesi: Cihazın içindeki soğutma fanının rulmanlarının bozulması. Fan bakımı veya değişimi yapılır.
Teknik Servis Portföyümüz ve Yetkinliklerimiz
Yuen Medikal, Philips EKG cihazları için kapsamlı bir onarım merkezi olarak faaliyet gösterir:
PIM Modül ve Kablo Onarımı
Yüksek maliyetli modül değişimine son. PIM modülünün iç elektroniğini ve kopan kablolarını orijinaline uygun olarak onarıyoruz.
Dokunmatik Panel Değişimi
Hassasiyetini yitirmiş, çizilmiş veya kırılmış dokunmatik ekranları, orijinal hassasiyetindeki panellerle değiştiriyoruz.
Anakart (Mainboard) Tamiri
Sıvı teması veya voltaj dalgalanması sonucu arızalanan anakartları, BGA ve SMD rework istasyonlarımızda onarıyoruz.
Termal Yazıcı Revizyonu
Yazıcı kafa değişimi, silindir (roller) yenileme ve dişli değişimi ile net ve kesintisiz EKG çıktıları sağlıyoruz.
Batarya Grubu Yenileme
Philips uyumlu yüksek kapasiteli Li-Ion batarya hücreleri ile cihazın mobil kullanım süresini artırıyoruz.
Kozmetik ve Kasa Tamiri
Kırık plastik kasalar, eksik tuş takımları ve deforme olmuş konnektör yuvalarını onarıyoruz.
9 Adımda Kurumsal Onarım Süreci
Servisimize kabul edilen her Philips PageWriter cihazı, kalite standartlarımız gereği şu aşamalardan geçer:
1. Kayıt ve Envanter Kontrolü
Cihaz seri numarası, PIM modülü ve aksesuarları sisteme kaydedilir. Müşteri şikayeti detaylıca not edilir.
2. Teknik Diagnostik
Cihaz laboratuvara alınır. Elektronik kartlar ve PIM modülü test cihazlarına bağlanarak arıza analizi yapılır.
3. Simülasyon Testi
Philips uyumlu EKG simülatörü ile cihaza 12 kanal sinyal verilir, DXL algoritmasının tepkisi ölçülür.
4. Onarım Teklifi
Tespit edilen arızalar, parça listesi ve işçilik maliyeti şeffaf bir şekilde müşteriye sunulur.
5. Profesyonel Onarım
Onaylanan işlemler, ESD korumalı ortamda, Philips servis manuellerine uygun olarak gerçekleştirilir.
6. İç ve Dış Temizlik
Cihazın içi basınçlı hava ile temizlenir, fanlar ve optik sensörler bakımdan geçirilir.
7. Kalibrasyon ve Doğrulama
Yazıcı hızı, dokunmatik hassasiyeti ve sinyal genliği referans cihazlarla doğrulanır.
8. Elektriksel Güvenlik Testi
Hasta izolasyonu ve kaçak akım testleri (IEC 60601) yapılarak cihazın güvenliği raporlanır.
9. Teslimat ve Raporlama
Servis formu, test çıktıları ve garanti etiketi ile cihaz güvenli bir şekilde paketlenerek teslim edilir.
Teknik Spesifikasyonlar ve Kalibrasyon Standartları
Onarımı tamamlanan bir Philips EKG cihazı, aşağıdaki performans kriterlerini eksiksiz karşılamalıdır:
Örnekleme Hızı: Sinyal edinimi için saniyede 8000 örnekleme (sps) kapasitesi doğrulanmalıdır.
Frekans Tepkisi: 0.05 Hz ile 150 Hz bant genişliğinde sinyal kaybı olmamalıdır.
CMRR (Ortak Mod Reddetme): >100 dB olmalıdır (Şebeke gürültüsünü engellemek için).
Yazıcı Hassasiyeti: 25mm/sn hızda ±%2, 10mm/mV genlikte ±%5 tolerans içinde olmalıdır.
Batarya Ömrü: Tam şarjla en az 40 EKG çekimi veya 30 dakika kesintisiz çalışma sağlanmalıdır.
Neden Yuen Medikal Philips Servisi?
Philips PageWriter cihazları, üst düzey mühendislik ürünleridir ve yetkin ellerde onarılmalıdır. Bizi tercih etmeniz için nedenler:
Model Uzmanlığı: TC serisi ve Touch serisinin tüm kronik arızalarına ve yazılım altyapısına hakimiz.
PIM Onarım Yeteneği: PIM modülünü değiştirmek yerine onararak kurumunuza binlerce dolar tasarruf sağlıyoruz.
Kurumsal Güven: Tüm işlemlerimiz kayıtlıdır, faturalıdır ve yasal garanti kapsamındadır.
Garanti Koşulları ve Müşteri Hakları
🛡️ 6 Ay Tam Kapsamlı Servis Garantisi
Yuen Medikal Sistemleri tarafından onarımı yapılan Philips EKG cihazları ve PIM modülleri, işlem gören tüm parçalar ve işçilik hatalarına karşı 6 ay boyunca garantimiz altındadır. Garanti süresi içerisinde, kullanıcı hatası (kırılma, sıvı teması) haricinde aynı arızanın tekrarlaması durumunda, ücretsiz parça değişimi ve servis hizmeti sunmayı taahhüt ediyoruz.
İletişim, Destek ve Servis Talebi
Philips PageWriter cihazınızdaki dokunmatik sorunu, PIM hatası veya yazıcı arızası için vakit kaybetmeyin. Profesyonel ekibimize ulaşın, en hızlı ve kalıcı çözümü sunalım.
