Kardiyoloji polikliniklerinde günde yüzlerce hasta çeken bir TC50'nin arızalanması, tüm işleyişi durdurabilir. "Cihaz kendi kendine kapanıyor", "Batarya dolmuyor" veya "Kağıt boşa sarıyor" gibi şikayetler, zamanla büyüyerek cihazı kullanılamaz hale getirebilir. Özellikle orijinal Philips servislerinin yüksek maliyetli modül değişim önerilerine karşı, firmamız ekonomik ve güvenilir alternatifler sunar. PIM modülünün içindeki çiplerden, dokunmatik ekranın flex kablosuna kadar en ince detaya inerek nokta atışı onarım yapıyoruz. Amacımız, sağlık personelinin cihazla boğuşmasını değil, hastasına odaklanmasını sağlamaktır.

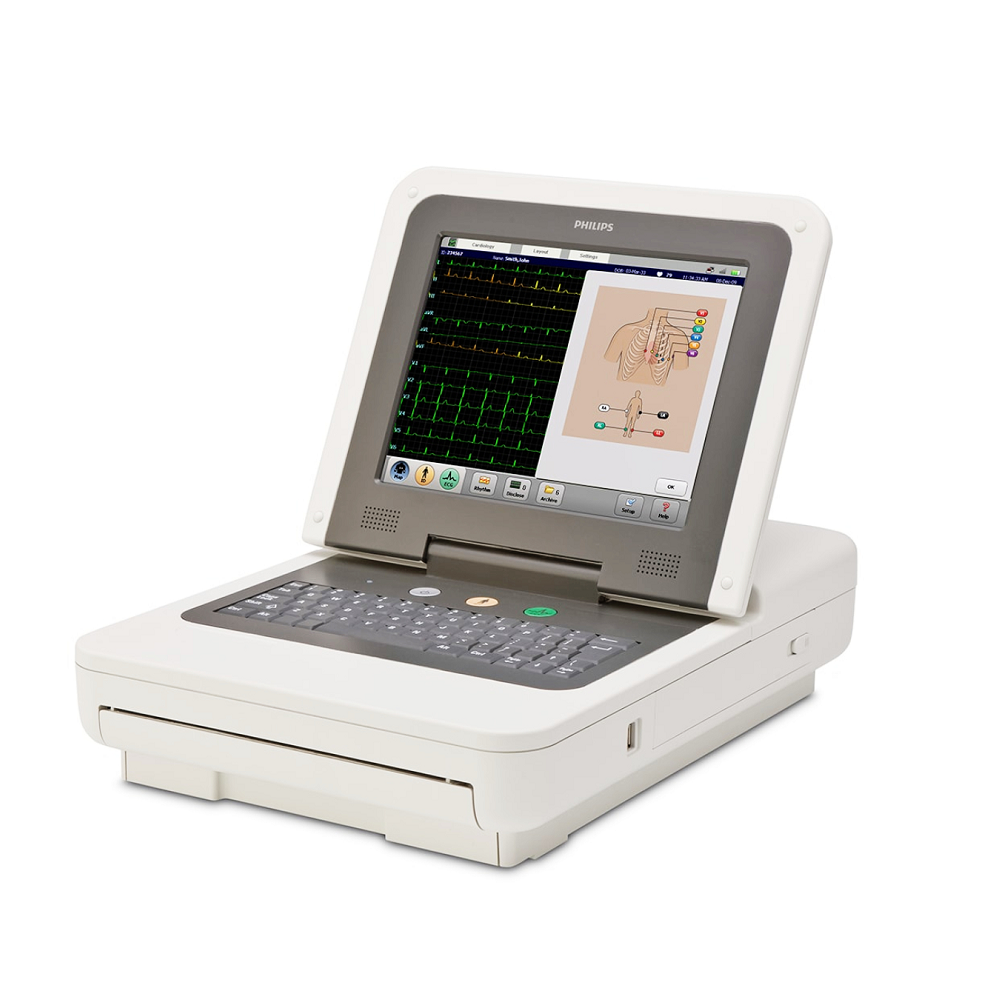

Philips PageWriter TC50 EKG Cihazı Tamiri ve Teknik Servis Çözümleri
Yuen Medikal Sistemleri, hastane kardiyoloji bölümlerinin ve yoğun bakım ünitelerinin vazgeçilmezi olan Philips PageWriter TC50 EKG cihazları için kurumsal, hızlı ve garantili teknik servis hizmetleri sunmaktadır. Sahada kullanıcıların en sık karşılaştığı "dokunmatik ekranın basmaması", "cihazın PIM modülünü görmemesi" veya "yazıcı kapağı açık uyarısı" gibi kronik sorunlara karşı geliştirdiğimiz kalıcı onarım yöntemleri ile cihazlarınızı hurdaya ayrılmaktan kurtarıyoruz. Yüksek maliyetli parça değişimleri yerine, mühendislik tabanlı komponent onarımlarımızla bütçenizi koruyor, cihazın orijinal çalışma performansını 6 ay garantili olarak geri kazandırıyoruz.
Philips TC50 Teknolojisi ve Kullanıcı Deneyimi Sorunları
Philips PageWriter TC50, sınıfının en gelişmiş DXL EKG Algoritması ile donatılmış, tanısal doğruluğu çok yüksek bir cihazdır. Ancak tamamen dokunmatik ekran üzerinden yönetilen arayüzü ve harici PIM (Hasta Arayüz Modülü) kullanımı, onu fiziksel hasarlara karşı hassas kılar. Hastane personeli genellikle "Ekranın sağ tarafı basmıyor", "Kalemi çok bastırmak gerekiyor" veya "Hasta kablosunu taktık ama sinyal gelmiyor" şikayetleriyle servisimize başvurur. Bu sorunlar, cihazın kötü olduğu anlamına gelmez; sadece dokunmatik panelin (digitizer) ömrünü tamamladığını veya PIM kablosunun ezildiğini gösterir. Yuen Medikal olarak, bu hassas cihazların dilinden anlıyor, "anakart değişecek" denilen cihazları bile elektronik onarımla hayata döndürüyoruz.
Kronik Sorun: Dokunmatik Ekran Neden Bozulur?
Philips TC50 kullanıcılarının %80'i, cihazın kullanım ömrünün 3. veya 4. yılında dokunmatik ekran sorunlarıyla karşılaşır. Cihazda kullanılan 5-telli rezistif dokunmatik panel teknolojisi, basınca duyarlıdır. Sağlık personeli zamanla tepki vermeyen ekrana daha sert bastıkça veya kalem ucuyla vurdukça, panelin üzerindeki mikroskobik iletken katmanlar ezilir ve kopar. Sonuç olarak "ölü bölgeler" oluşur veya kalibrasyon kayar (sağa basarsınız, sola tıklar).
Yuen Medikal olarak, bu sorunu çözmek için komple LCD ekranı değiştirmiyoruz (ki bu çok maliyetlidir). Bunun yerine, sadece ön taraftaki hasarlı dokunmatik camı (Digitizer) orijinal hassasiyetindeki yeni bir parça ile değiştiriyoruz. Bu işlemden sonra cihazın dokunmatik kalibrasyonunu yaparak, fabrika çıkışındaki yumuşak ve hassas kullanım deneyimini geri kazandırıyoruz.
PIM Modül (Hasta Kutusu) Arızaları ve Çözümleri
Philips cihazlarının en kritik parçası, hasta kablolarının takıldığı harici kutu olan PIM (Patient Interface Module) ünitesidir. Bu modül, aslında cihazdan bağımsız çalışan küçük bir bilgisayardır. Yere düşmesi veya kablosunun tekerleklerin altında ezilmesi sonucu "No PIM", "PIM Error" veya "Technical Alarm" uyarıları verir. Kullanıcılar genellikle kablo bozuk sanıp yeni kablo alır ancak sorun düzelmez.
Laboratuvarımızda PIM modüllerini açarak, içindeki dijital sinyal işlemcileri (DSP) ve izolasyon devrelerini onarıyoruz. Ayrıca modülün cihaza bağlanan kalın kablosunun içindeki kopuk veri yollarını yeniliyoruz. Yeni bir PIM modülü satın almanın maliyeti çok yüksekken, onarım işlemi ile bu maliyeti %70 oranında düşürüyoruz.
Yazıcı Hataları: Kapak Açık ve Kağıt Sıkışması
Klinik ortamda en sinir bozucu durumlardan biri, acil bir EKG çekerken cihazın "Printer Door Open" (Yazıcı Kapağı Açık) uyarısı verip yazdırmayı durdurmasıdır. Kapak kapalı olsa bile bu hatayı alıyorsanız, kapağın anakart üzerindeki sensöre temas eden küçük plastik tırnağı kırılmış veya sensör tozlanmış demektir. Ayrıca "Kağıt Sıkıştı" uyarısı, kağıdı süren silindirin (roller) aşınmasından veya motor dişlilerinin sıyırmasından kaynaklanır. Servisimizde, bu mekanik parçaların değişimi ve sensörlerin onarımı aynı gün içinde yapılmaktadır.
Kullanıcıların En Sık Karşılaştığı Arızalar
Sahadaki tecrübelerimize dayanarak, TC50 kullanıcılarının arama motorlarında en çok arattığı ve servisimize bildirdiği sorunlar şunlardır:
Kullanıcı Diliyle Şikayetler
- "Dokunmatik basmıyor, kalibrasyon tutmuyor": Ekranın belirli bir köşesi veya tamamı tepkisiz. Dokunmatik panel değişimi gerekir.
- "Cihaz PIM modülünü görmüyor": Ekranda soru işareti çıkıyor veya sinyal gelmiyor. PIM kablosu veya modül kartı arızalıdır.
- "Fişten çekince hemen kapanıyor": Cihaz elektrikte çalışıyor ama bataryada saniyeler içinde kapanıyor. Batarya hücreleri ölmüştür, yenilenmesi gerekir.
- "Yazılar silik çıkıyor": EKG kağıdı üzerindeki çizgiler kesik kesik veya çok soluk. Termal yazıcı kafası (TPH) kirlenmiş veya yanmıştır.
- "Cihaz açılıp kapanıyor (Restart atıyor)": Philips logosu geliyor, sonra cihaz kapanıyor. Anakart yazılımı çökmüş veya güç devresinde kısa devre vardır.
Teknik Arıza Tanımları
- Mainboard Power Failure: Anakart üzerindeki DC-DC konvertör veya PMIC entegresi arızası.
- LCD Backlight Failure: Ekranın karanlık kalması, arkadaki floresan veya LED sürücü arızası.
- Wi-Fi / LAN Connection Error: Cihazın hastane sistemine (PACS) veri gönderememesi. Ağ kartı onarımı gerekir.
Teknik Servis Portföyümüz ve Yetkinliklerimiz
Yuen Medikal, Philips TC50 cihazları için sadece parça değiştiren değil, mühendislik çözümleri üreten bir merkezdir:
Dokunmatik Panel (Digitizer) Değişimi
Hassasiyetini kaybetmiş ekranlar için orijinal kalitede, 5 telli rezistif panel değişimi ve hassas kalibrasyon.
PIM Modül ve Kablo Onarımı
Darbe almış PIM kutularının iç elektronik onarımı ve kopan bağlantı kablolarının yenilenmesi.
Anakart (Mainboard) Onarımı
Sıvı teması veya voltaj dalgalanması sonucu yanan anakartları, BGA rework istasyonunda onarıyoruz.
Batarya Yenileme (Recell)
Philips uyumlu yüksek kapasiteli Li-Ion pillerle batarya paketini yeniliyor, mobil kullanım süresini uzatıyoruz.
Termal Yazıcı Revizyonu
Kağıt sensörü, kapak mandalı, dişli grubu ve termal kafa değişimi ile sorunsuz baskı garantisi.
Kozmetik ve Kasa Tamiri
Kırık dış kasa, eksik tuş kapakları ve deforme olmuş konnektör yuvalarının onarımı.
9 Adımda Kurumsal Onarım Süreci
Servisimize gelen her TC50 cihazı, kurumsal kalite standartlarımız gereği şu aşamalardan geçer:
1. Kayıt ve İlk İnceleme
Cihaz seri numarası, PIM modülü ve aksesuarları sisteme işlenir. Müşterinin "dokunmatik basmıyor" gibi şikayetleri not edilir.
2. Teknik Diagnostik
Cihaz laboratuvara alınır. Servis moduna girilerek hata logları (Error Logs) okunur ve donanım testleri yapılır.
3. PIM ve Sinyal Testi
EKG simülatörü ile PIM modülünün sinyal iletim kalitesi ve gürültü seviyesi ölçülür.
4. Fiyatlandırma ve Onay
Yapılacak işlemler (Örn: Dokunmatik değişimi + Bakım) detaylı bir teklif formu ile müşteriye sunulur.
5. Profesyonel Onarım
Onaylanan işlemler, ESD (Statik Elektrik) korumalı ortamda, uzman teknisyenlerce titizlikle uygulanır.
6. İç Temizlik ve Bakım
Cihazın içi tozdan arındırılır, fanlar temizlenir, işlemci termal macunları yenilenir.
7. Kalibrasyon ve Touch Testi
Yeni takılan dokunmatik panelin köşe ve merkez kalibrasyonu yapılır. Yazıcı hızı test edilir.
8. Elektriksel Güvenlik Testi
Hasta güvenliği için kaçak akım ve izolasyon testleri (IEC 60601) yapılarak cihazın güvenliği raporlanır.
9. Teslimat
Cihaz, servis raporu ve 6 aylık garanti etiketi ile güvenli bir şekilde paketlenerek teslim edilir.
Teknik Spesifikasyonlar ve Test Değerleri
Onarımı tamamlanan bir Philips TC50, aşağıdaki performans kriterlerini mutlaka karşılamalıdır:
- Dokunmatik Hassasiyeti: Ekranın her noktasına hafif dokunuşla tepki vermeli, ölü bölge kalmamalıdır.
- Sinyal Kalitesi: 1mV kalibrasyon sinyali net, köşeli ve parazitsiz olmalıdır.
- Yazıcı Hızı: 25mm/sn hızda hata payı ±%2'yi geçmemelidir.
- Batarya Süresi: Tam şarjla en az 30 EKG çekimi veya 45 dakika bekleme süresi sağlanmalıdır.
- CMRR (Gürültü Bastırma): >100 dB olmalıdır (Şebeke elektriği parazitini önlemek için).
Neden Yuen Medikal Philips Servisi?
Philips TC50 gibi sofistike cihazlar, "her elektronikçinin" yapabileceği cihazlar değildir. Bizi tercih etmeniz için sebepler:
- Stoklu Yedek Parça: Dokunmatik paneller, PIM konnektörleri ve bataryalar stokumuzda hazırdır. Beklemezsiniz.
- PIM Onarım Uzmanlığı: Türkiye'de PIM modülünü değiştirmeden, içini açıp onarabilen sayılı firmalardanız.
- Ekonomik Çözüm: Yetkili servisin "değişmesi gerek" dediği ekranı veya anakartı onararak bütçenizi koruyoruz.
- Hızlı Servis: Arıza tespiti aynı gün, onarım onayı takiben 1-3 iş günü içinde tamamlanır.
Garanti Koşulları
🛡️ 6 Ay Koşulsuz Servis Garantisi
Yuen Medikal Sistemleri tarafından onarımı yapılan Philips PageWriter TC50 cihazları, işlem gören parça (Dokunmatik, Anakart, PIM vb.) ve işçilik hatalarına karşı 6 ay süreyle garantimiz altındadır. Garanti süresi içinde, kullanıcı hatası (kırılma, sıvı teması) haricinde aynı arızanın tekrarlaması durumunda, ücretsiz parça değişimi ve onarım hizmeti sunulmaktadır.
İletişim ve Servis Talebi
Philips TC50 cihazınızdaki dokunmatik sorunu, PIM hatası veya yazıcı arızası için vakit kaybetmeyin. Profesyonel ekibimize ulaşın, cihazınızı en kısa sürede sağlığına kavuşturalım.
