Acil bir durumda veya yoğun poliklinik ortamında EKG cihazının çalışmaması büyük bir krizdir. Schiller cihazınızda "Printer Error" (Yazıcı Hatası) alıyorsanız, bataryanız şarj tutmuyorsa veya tuş takımı (membran) tepki vermiyorsa, profesyonel bir teknik servis müdahalesi şarttır. Yetkisiz ellerde yapılan onarımlar, cihazın hassas termal kafasına veya anakart üzerindeki sinyal işlemcilerine kalıcı hasar verebilir. Yuen Medikal, Schiller Cardiovit ailesinin tüm üyeleri için spesifik test cihazları ve kalibrasyon ekipmanlarına sahiptir. İstanbul içi aynı gün yerinde servis ve Türkiye genelinden kargo ile cihaz kabulü yaparak, operasyonel kesintilerinizi minimuma indiriyoruz.
Schiller EKG Cihazı Tamiri ve Teknik Servis Çözümleri
Yuen Medikal Sistemleri, İsviçre mühendisliğinin medikal alandaki en prestijli temsilcisi Schiller marka EKG cihazları için kurumsal, garantili ve hızlı teknik servis hizmeti sunmaktadır. Hastaneler, özel klinikler ve spor hekimliği merkezlerinde yaygın olarak kullanılan Cardiovit AT-1, AT-2, AT-101, AT-102 ve yeni nesil MS-2010 serisi cihazların; anakart onarımı, kronikleşen yazıcı dişli kırılmaları, LCD ekran revizyonu ve batarya yenileme süreçlerini, üretici standartlarına ve 6 ay parça/işçilik garantisi ile yönetiyoruz. İsviçre hassasiyetine sahip bu cihazların onarımı, derin teknik bilgi ve orijinal yedek parça desteği gerektirir; Yuen Medikal olarak bu yetkinliği size sunuyoruz.
Schiller Cardiovit Teknolojisi ve Servis Yaklaşımımız
Schiller EKG cihazları, kompakt yapıları ve benzersiz ETM (Schiller EKG Interpretation Module) analiz yazılımları ile tanınır. Ancak özellikle taşınabilir modeller (AT-1, AT-2, AT-101), yoğun kullanım ve taşıma sırasında fiziksel streslere maruz kalır. Kullanıcıların en sık karşılaştığı "Yazıcıdan tak-tak ses geliyor", "Kağıt boşa dönüyor" veya "Ekran çizgili gösteriyor" gibi şikayetler, cihazın mekanik veya elektronik olarak yorulduğunun göstergesidir. Yuen Medikal olarak, Schiller cihazlarının karmaşık iç yapısına ve tescilli yazılım algoritmalarına hakimiz. Yan sanayi parçalarla yapılan geçici çözümler yerine, kendi stoğumuzdaki orijinal veya güçlendirilmiş yedek parçalarla (özellikle dişli setleri) kalıcı onarımlar gerçekleştiriyoruz.
Kronik Sorun: Yazıcı Dişli Kırılması ve Çözümü
Schiller AT-1, AT-2 ve AT-101 modellerinin en büyük zayıf noktası, termal yazıcı motorunun gücünü kağıt silindirine aktaran plastik dişli grubunun (Gear Set) zamanla kırılmasıdır. Bu dişliler, yıllar içinde ısı ve sürtünme nedeniyle sertleşir (gevrek hale gelir) ve dişleri dökülür. Kullanıcılar bu durumu "Cihaz yazdırmaya çalışıyor, motor sesi geliyor ama kağıt çıkmıyor" veya "İçinden tıkırtı geliyor" şeklinde ifade eder.
Bu arıza, cihazın elektronik olarak sağlam olduğunu ancak mekanik aktarımın koptuğunu gösterir. Yuen Medikal laboratuvarında, bu kronik sorunu çözmek için kırılgan orijinal dişliler yerine, endüstriyel mühendislik plastiğinden (POM) üretilmiş, ısıya ve darbeye dayanıklı güçlendirilmiş dişli setleri kullanılır. Değişim sırasında motor mili temizlenir, yataklar özel gresle yağlanır ve yazıcı ünitesi sessiz çalışma formuna geri döndürülür.
Hizmet Verdiğimiz Schiller Modelleri
Yuen Medikal, Schiller'in Türkiye pazarındaki tüm Cardiovit serisi cihazlarına tam kapsamlı destek sunmaktadır:
- Cardiovit AT-1 / AT-1 Smart: 3 kanallı, efsanevi kompakt model. En sık yazıcı dişli kırılması ve batarya değişimi yapılır.

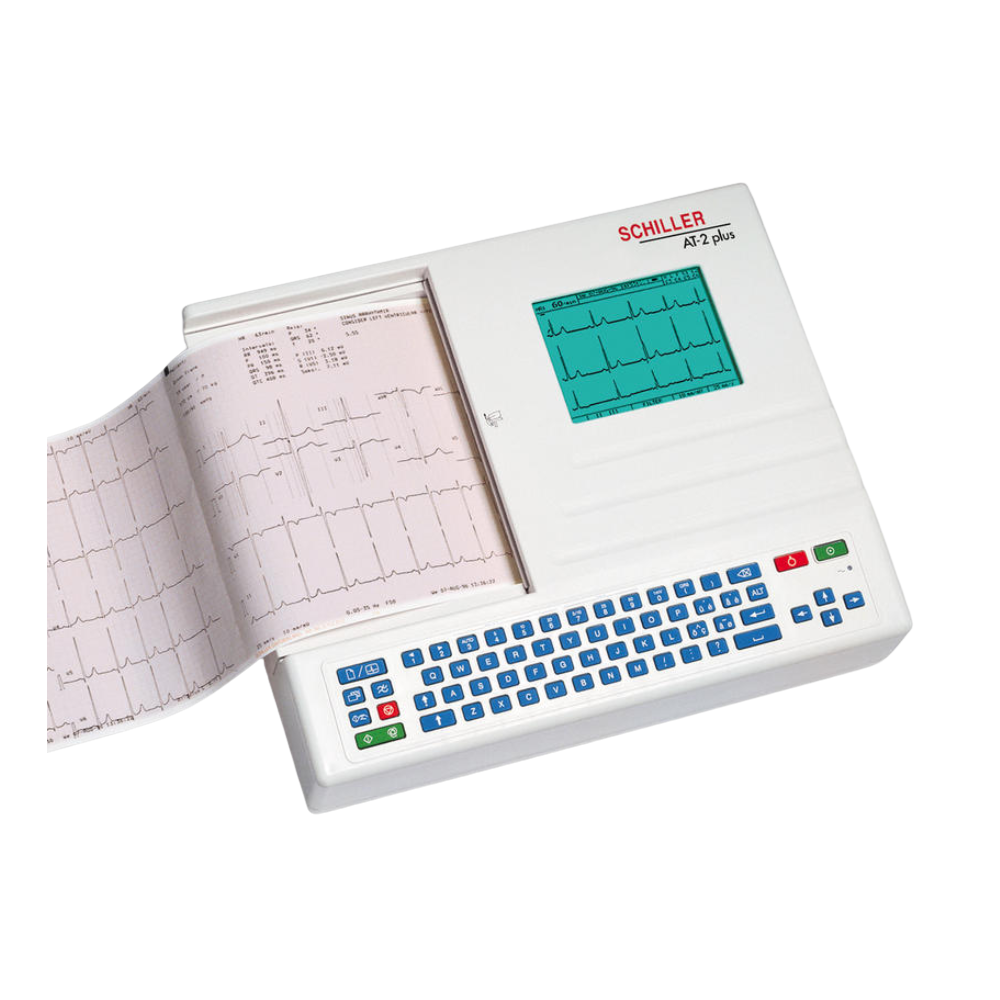

- Cardiovit AT-2 / AT-2 Plus: 6/12 kanallı, A4 yazıcılı model. Termal kafa değişimi ve anakart güç besleme onarımları yaygındır.
- Cardiovit AT-101 / AT-102: LCD ekranlı, modern arayüzlü cihazlar. Ekran flex kablo arızası, tuş takımı değişimi ve yazılım güncelleme işlemleri.
- Cardiovit MS-2010 / MS-2015: Dokunmatik ekranlı yeni nesil tablet EKG'ler. Dokunmatik panel değişimi ve SCM (İletişim Modülü) onarımı.
Batarya ve Güç Ünitesi Arızaları
Schiller cihazları mobil kullanım için tasarlandığından batarya performansı kritiktir. Ancak cihazın içindeki Ni-Cd (eski modeller) veya Ni-MH batarya paketleri 3-4 yıl içinde kapasitelerini kaybeder. "Cihaz fişte çalışıyor ama çekince kapanıyor", "Ekranda sürekli 'Battery Empty' yazıyor" veya "Şarj oluyor gösteriyor ama dolmuyor" şikayetleri bataryanın bittiğini veya şarj devresinin arızalandığını gösterir.
Servisimizde, bu özel voltaj ve amper değerlerine sahip batarya paketlerini, "Recell" (Hücre Yenileme) yöntemiyle onarıyoruz. Batarya kasasının içindeki eski pilleri çıkarıp, yerine yüksek kapasiteli (mAh), taze tarihli endüstriyel piller takarak puntoluyoruz. Ayrıca anakart üzerindeki şarj entegresi ve sigortalar kontrol edilerek, yeni bataryanın sağlıklı şarj olması sağlanır.
Kullanıcıların En Sık Karşılaştığı Arızalar
Sahadaki tecrübelerimize ve teknik servis kayıtlarımıza göre, Schiller kullanıcılarının en çok yaşadığı sorunlar ve çözümlerimiz:
Kullanıcı Diliyle Şikayetler
- "Yazıcı kağıdı sarmıyor, dişli sesi geliyor": Yazıcı dişli grubu kırılmıştır. Acil değişim gerekir.
- "Ekranın yarısı yok veya çizgili": LCD ekran darbe almıştır veya data kablosu (ribbon) kopmuştur. Ekran veya kablo değişimi yapılır.
- "Tuşlara çok sert basmak gerekiyor": Membran tuş takımı aşınmıştır. Tuş paneli komple değiştirilir.
- "Trase parazitli, düz çizmiyor": Hasta kablosu kopuktur veya cihazın filtre kondansatörleri kurumuştur. Kablo ve anakart onarımı yapılır.
- "Tarih ve saat her açılışta sıfırlanıyor": Anakart üzerindeki BIOS pili bitmiştir. Pil değişimi ile çözülür.
Teknik Arıza Tanımları
- Paper Mark Error: Yazıcının kağıt üzerindeki siyah lekeyi okuyamaması. Optik sensör kirlenmesi veya arızası.
- Lead Off (Derivasyon Hatası): Sinyal giriş katındaki (Front-end) op-amp arızası veya soket temassızlığı.
- System Error / Watchdog Reset: Yazılım çökmesi veya RAM hatası. Yazılım yükleme veya çip değişimi.
Teknik Servis Portföyümüz
Yuen Medikal, Schiller EKG cihazları için A'dan Z'ye onarım çözümleri üretir:
Yazıcı Dişli ve Motor Revizyonu
Kırılan plastik dişlilerin yerine, özel üretim güçlendirilmiş dişli setleri takılarak yazıcı kurtarılır.
Termal Kafa ve Silindir Onarımı
Silik yazan termal kafaların değişimi ve sertleşmiş kauçuk silindirlerin (platen roller) yenilenmesi.
Anakart (Mainboard) Tamiri
Sıvı teması, yüksek voltaj veya bileşen yaşlanması sonucu arızalanan kartların komponent bazında onarımı.
Batarya Yenileme (Recell)
Ölü bataryaların iç hücrelerinin, yüksek amperli yeni pillerle değiştirilerek kapasite artırımı.
LCD Ekran ve Tuş Takımı
Okunmayan ekranların ve yırtılmış membran tuş takımlarının orijinal yedeklerle değişimi.
EKG Kablo ve Soket Tamiri
Kopan hasta kabloları ve cihaz üzerindeki gevşeyen giriş konnektörlerinin onarımı.
9 Adımda Kurumsal Onarım Süreci
Servisimize gelen her Schiller cihazı, İsviçre standartlarına uygun prosedürlerimizden geçer:
1. Kayıt ve İlk İnceleme
Cihaz seri numarası, model bilgisi ve aksesuarları sisteme kaydedilir. Müşteri şikayeti not edilir.
2. Teknik Diagnostik
Cihaz açılarak mekanik (dişli, motor) ve elektronik (voltaj, sinyal) ölçümleri yapılır.
3. Sinyal ve Yazıcı Testi
EKG simülatörü ile sinyal işleme kalitesi, test çıktısı ile yazıcı mekaniği kontrol edilir.
4. Fiyatlandırma ve Onay
Arıza raporu ve kesin onarım maliyeti müşteriye sunulur. Onay alınmadan işlem yapılmaz.
5. Profesyonel Onarım
Onaylanan işlemler, ESD korumalı ortamda uzman teknisyenlerce, orijinal parçalarla yapılır.
6. İç Temizlik ve Bakım
Cihazın içi kağıt tozlarından arındırılır, sensörler ve fanlar temizlenir.
7. Kalibrasyon ve Test
Yazıcı hızı (25/50 mm/sn), sinyal genliği (10 mm/mV) ve filtreler kalibre edilir.
8. Güvenlik Testi
Hasta ve kullanıcı güvenliği için elektriksel kaçak akım testleri (LVD) yapılır.
9. Teslimat
Cihaz, servis raporu, test çıktıları ve garanti etiketi ile güvenli bir şekilde teslim edilir.
Teknik Spesifikasyonlar ve Test Değerleri
Onarımı tamamlanan bir Schiller EKG cihazı, aşağıdaki fabrika değerlerini karşılamalıdır:
- Kağıt Hızı Hassasiyeti: 5, 25, 50 mm/sn hızlarında sapma oranı %2'nin altında olmalıdır.
- Genlik Doğruluğu: 1mV kalibrasyon sinyali net, köşeli ve doğru yükseklikte çizilmelidir.
- Gürültü Bastırma: Şebeke (AC) ve Kas (EMG) filtreleri aktifken trase düzgün olmalıdır.
- Batarya Kapasitesi: Tam şarjla en az 40-50 hasta çekimi yapılabilmelidir.
- Frekans Tepkisi: 0.05 Hz - 150 Hz bant genişliğinde sinyal kaybı olmamalıdır.
Neden Yuen Medikal Schiller Servisi?
Schiller cihazları hassastır ve uzmanlık ister. Yanlış bir dişli montajı bile cihazı bozabilir. Bizi tercih etmeniz için sebepler:
- Dişli Sorununa Kesin Çözüm: Kendi üretimimiz olan güçlendirilmiş dişlilerle kronik sorunu kalıcı olarak çözüyoruz.
- Stoklu Çalışma: Termal kafa, batarya, ekran ve tuş takımları stokumuzda hazırdır, günlerce beklemezsiniz.
- Ekonomik Onarım: Anakart veya modül değişimi yerine komponent tamiri yaparak bütçenizi koruyoruz.
- Kurumsal Güven: Tüm işlemlerimiz kayıtlı, faturalı ve garantilidir.
Garanti Koşulları
🛡️ 6 Ay Koşulsuz Servis Garantisi
Yuen Medikal Sistemleri tarafından onarımı yapılan Schiller EKG cihazları, işlem gören parça (Dişli, Anakart, Batarya vb.) ve işçilik hatalarına karşı 6 ay süreyle garantimiz altındadır. Garanti süresi içinde, kullanıcı hatası (sıvı teması, düşme) haricinde aynı arızanın tekrarlaması durumunda, ücretsiz onarım ve parça değişimi yapılmaktadır.
İletişim ve Servis Talebi
Schiller EKG cihazınızdaki yazıcı hatası, batarya sorunu veya anakart arızası için bize ulaşın. İsviçre kalitesine yakışır teknik destek sunalım.
